太陽能PVT熱泵系列產品
- 基于太陽能的多能一體、低碳高效新技術產品

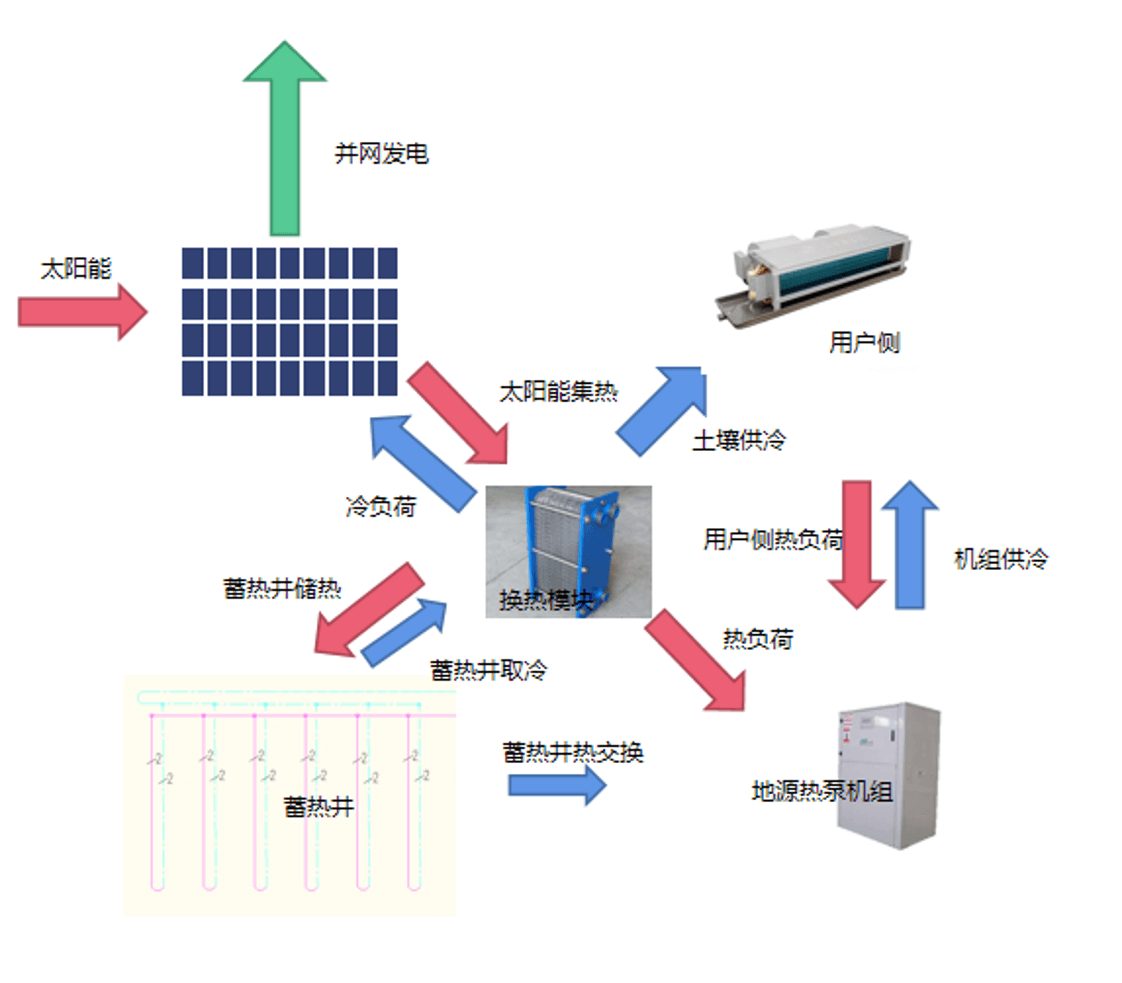

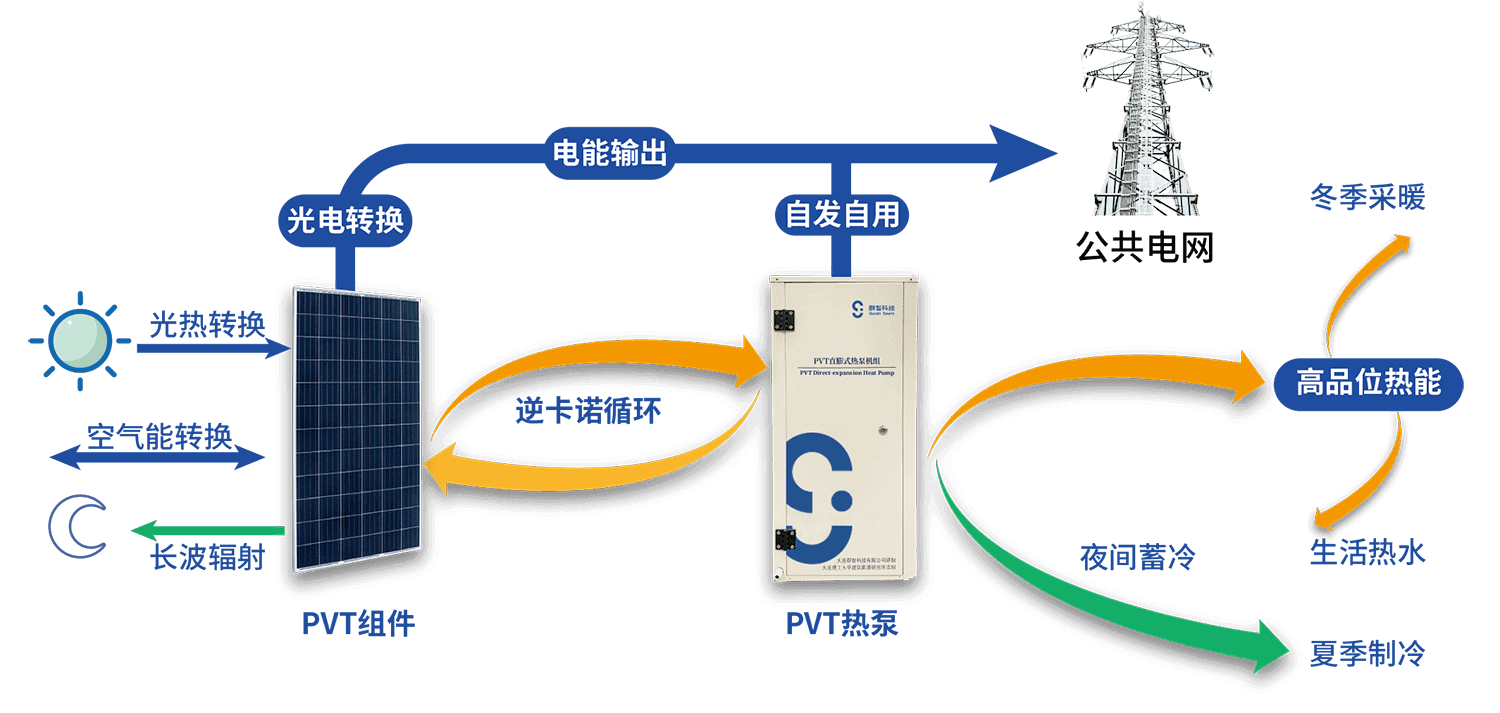

太陽能PVT熱泵系統是由PVT光伏光熱組件（簡稱PVT組件）和PVT直膨式熱泵機組（簡稱PVT熱泵）共同組成的熱電冷聯產系統，由能源管理平臺智能控制，PVT組件發電為PVT熱泵供給電能，PVT組件產生的熱能由PVT熱泵轉化為高品位熱能。
該產品符合國家可再生能源和低碳能源發展要求，符合清潔采暖要求，工程投資回收期在2~5年，在我國城鎮及農村具有廣闊的應用前景，太陽能PVT熱泵產品技術，為客戶提供了基于新能源的多能互補用能解決方案。
一套系統可制熱、制冷、生活熱水和用電，能源管理平臺可實時監測系統產熱、產電及運行情況，北方供暖季綜合COP大于4。
通過專利技術，將光伏組件和集熱板無縫融合，吸收光伏組件熱量，光伏發電效率提升10%以上，同時減小占地面積。
無太陽時從空氣和雨水中吸熱實現制熱，解決傳統太陽能看天制熱的痛點。除極端寒冷和太陽輻射極低地區外，其它地區均適用。
一套系統可制熱、制冷、生活熱水和用電，能源管理平臺可實時監測系統產熱、產電及運行情況，北方供暖季綜合COP大于4。
通過專利技術，將光伏組件和集熱板無縫融合，吸收光伏組件熱量，光伏發電效率提升10%以上，同時減小占地面積。
無太陽時從空氣和雨水中吸熱實現制熱，解決傳統太陽能看天制熱的痛點。除極端寒冷和太陽輻射極低地區外，其它地區均適用。
太陽能PVT熱泵系統是由PVT光伏光熱組件(簡稱PVT組件)和PVT直膨式熱泵機組 (簡稱PVT熱泵 ) 共同組成的熱電冷聯產系統， 由本地/云管理平臺智能控制，PVT組件發電為PVT熱泵供給電能，PVT組件產生的熱能由PVT熱泵轉化為高品位熱能。
該產品符合國家可再生能源和低碳能源發展要求,符合清潔能源應用要求，工程投資回收期在2~5年，在我國城鎮及農村具有廣闊的應用前景。 太陽能 PVT熱泵產品技術，為客戶提供了基于新能源的多能互補用能解決方案。

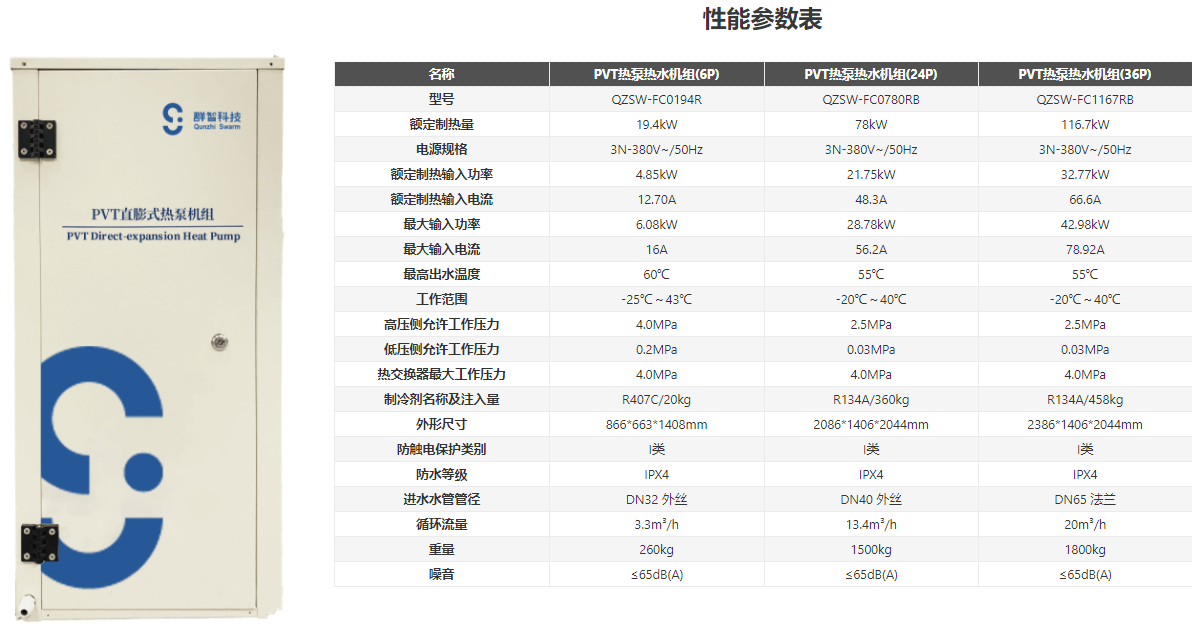

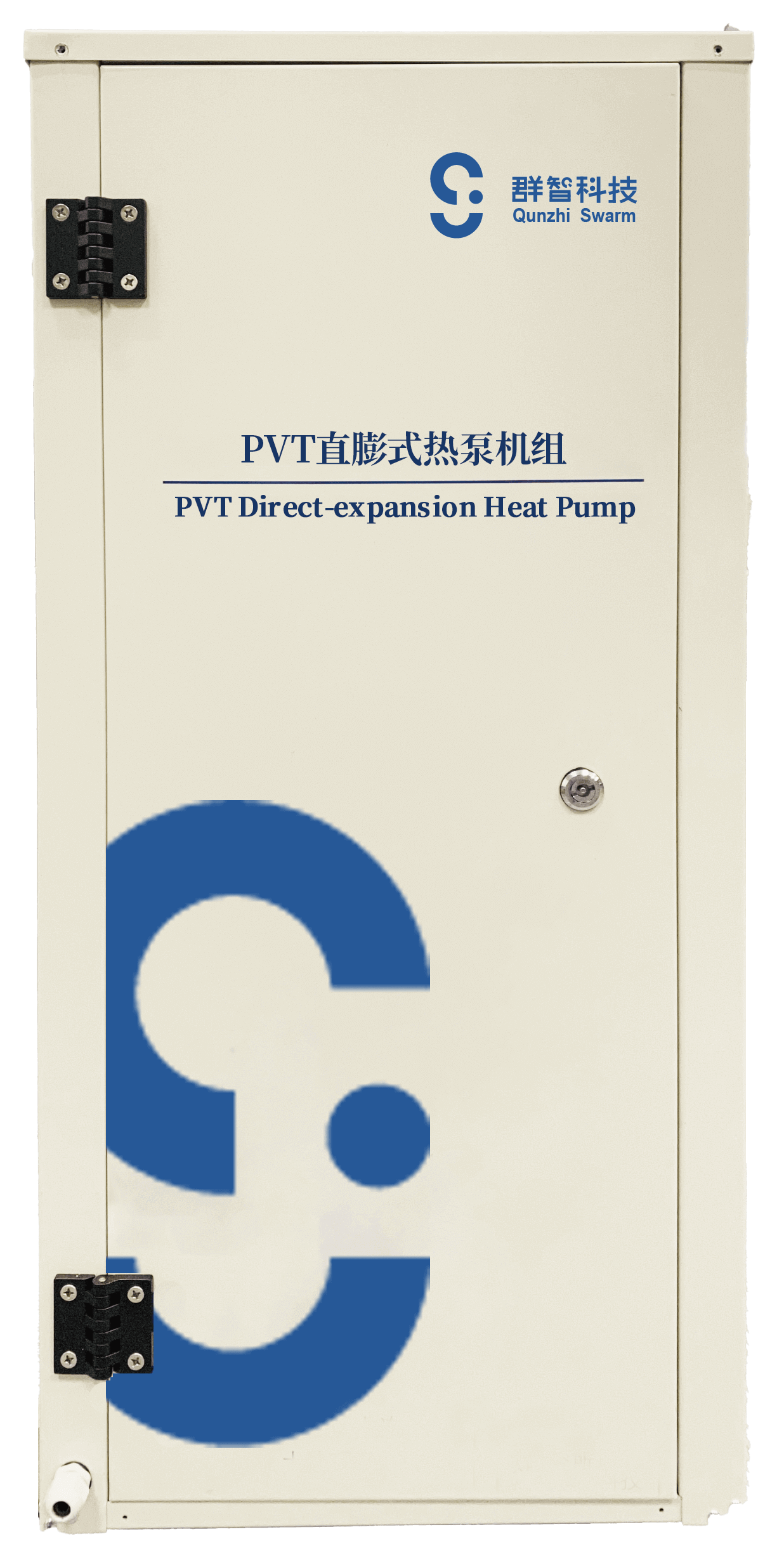

| 名稱 | PVT熱泵熱水機組(6P) | PVT熱泵熱水機組(24P) | PVT熱泵熱水機組(36P) |
|---|---|---|---|
| 型號 | QZSW-FC0194R | QZSW-FC0780RB | QZSW-FC1167RB |
| 額定制熱量 | 19.4kW | 78kW | 116.7kW |
| 電源規格 | 3N-380V~/50Hz | 3N-380V~/50Hz | 3N-380V~/50Hz |
| 額定制熱輸入功率 | 4.85kW | 21.75kW | 32.77kW |
| 額定制熱輸入電流 | 12.70A | 48.3A | 66.6A |
| 最大輸入功率 | 6.08kW | 28.78kW | 42.98kW |
| 最大輸入電流 | 16A | 56.2A | 78.92A |
| 最高出水溫度 | 60℃ | 55℃ | 55℃ |
| 工作范圍 | -25℃～43℃ | -20℃～40℃ | -20℃～40℃ |
| 高壓側允許工作壓力 | 4.0MPa | 2.5MPa | 2.5MPa |
| 低壓側允許工作壓力 | 0.2MPa | 0.03MPa | 0.03MPa |
| 熱交換器最大工作壓力 | 4.0MPa | 4.0MPa | 4.0MPa |
| 制冷劑名稱及注入量 | R407C/20kg | R134A/360kg | R134A/458kg |
| 外形尺寸 | 866*663*1408mm | 2086*1406*2044mm | 2386*1406*2044mm |
| 防觸電保護類別 | I類 | I類 | I類 |
| 防水等級 | IPX4 | IPX4 | IPX4 |
| 進水水管管徑 | DN32 外絲 | DN40 外絲 | DN65 法蘭 |
| 循環流量 | 3.3m3/h | 13.4m3/h | 20m3/h |
| 重量 | 260kg | 1500kg | 1800kg |
| 噪音 | ≤65dB(A) | ≤65dB(A) | ≤65dB(A) |
| 產品類型|性能參數 | 太陽能真空管集熱器 | 空氣源熱泵 | PVT熱泵 |
|---|---|---|---|
| 熱能來源 | 太陽能 | 空氣 | 太陽能+空氣 |
| 穩定性 | 差 | 較穩定 | 穩定 |
| 輔助熱源 | 必須 | 非必要 | 非必要 |
| 綜合效率 | 中等 | 中等 | 高 |

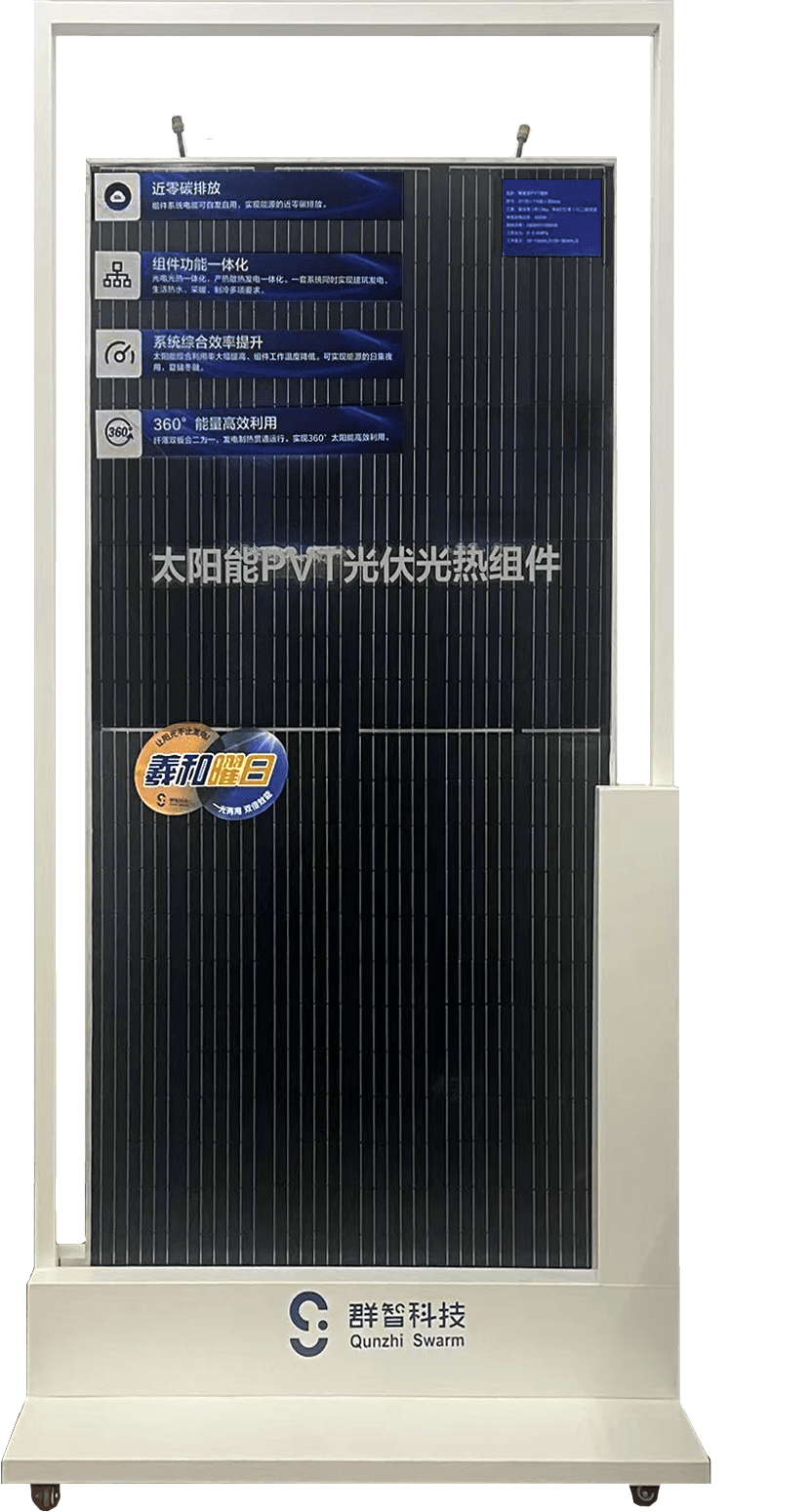

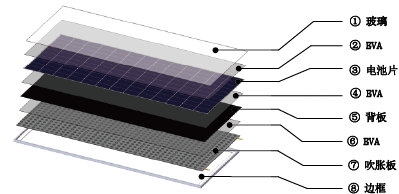

PVT（Photovoltaic-Thermal）電熱一體化系統是一種創新的太陽能利用方式，結合太陽能光伏（PV）發電和太陽能熱利用（T）技術，同一塊組件上同時實現光電和光熱轉換。 太陽照射到PVT組件上，一部分太陽能直接轉換為電能；其它太陽能被組件吸熱材料吸收并轉化為熱能。PVT組件既能輸出電力供給電網/用戶負載，還可通過內部循環的工質將吸收的熱量傳遞給用熱系統，配合熱泵系統滿足末端用戶的制冷、供暖及熱水需求。

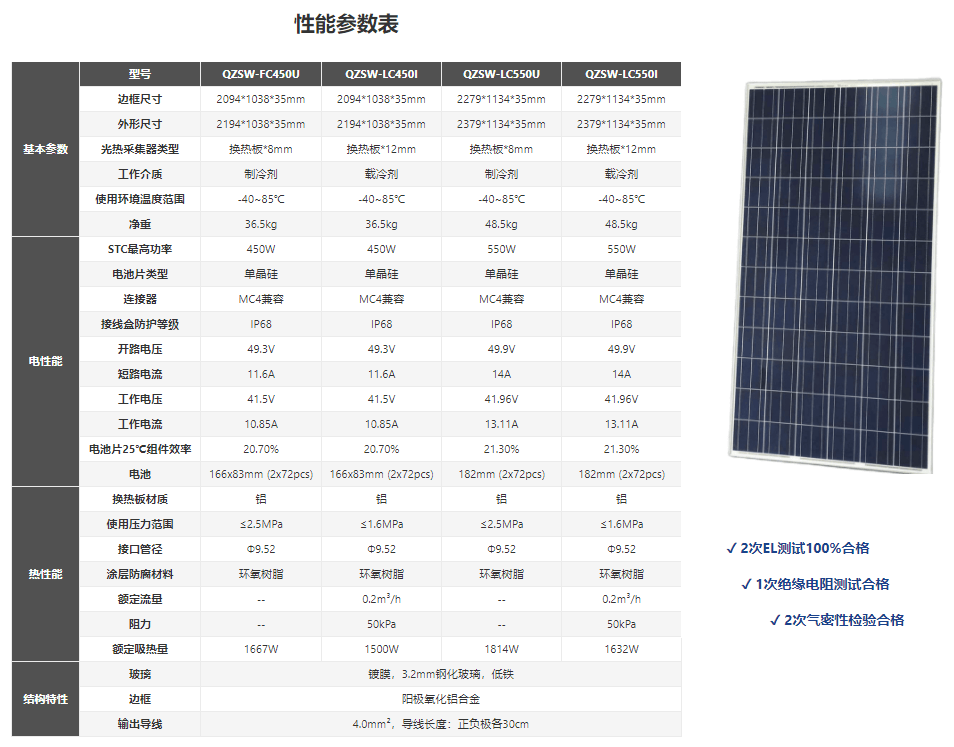

| 基本參數 | 型號 | QZSW-FC450U | QZSW-LC450I | QZSW-LC550U | QZSW-LC550I |
|---|---|---|---|---|---|
| 邊框尺寸 | 2094*1038*35mm | 2094*1038*35mm | 2279*1134*35mm | 2279*1134*35mm | |
| 外形尺寸 | 2194*1038*35mm | 2194*1038*35mm | 2379*1134*35mm | 2379*1134*35mm | |
| 光熱采集器類型 | 換熱板*8mm | 換熱板*12mm | 換熱板*8mm | 換熱板*12mm | |
| 工作介質 | 制冷劑 | 載冷劑 | 制冷劑 | 載冷劑 | |
| 使用環境溫度范圍 | -40~85℃ | -40~85℃ | -40~85℃ | -40~85℃ | |
| 凈重 | 36.5kg | 36.5kg | 48.5kg | 48.5kg | |
| 電性能 | STC最高功率 | 450W | 450W | 550W | 550W |
| 電池片類型 | 單晶硅 | 單晶硅 | 單晶硅 | 單晶硅 | |
| 連接器 | MC4兼容 | MC4兼容 | MC4兼容 | MC4兼容 | |
| 接線盒防護等級 | IP68 | IP68 | IP68 | IP68 | |
| 開路電壓 | 49.3V | 49.3V | 49.9V | 49.9V | |
| 短路電流 | 11.6A | 11.6A | 14A | 14A | |
| 工作電壓 | 41.5V | 41.5V | 41.96V | 41.96V | |
| 工作電流 | 10.85A | 10.85A | 13.11A | 13.11A | |
| 電池片25℃組件效率 | 20.70% | 20.70% | 21.30% | 21.30% | |
| 電池 | 166x83mm (2x72pcs) | 166x83mm (2x72pcs) | 182mm (2x72pcs) | 182mm (2x72pcs) | |
| 熱性能 | 換熱板材質 | 鋁 | 鋁 | 鋁 | 鋁 |
| 使用壓力范圍 | ≤2.5MPa | ≤1.6MPa | ≤2.5MPa | ≤1.6MPa | |
| 接口管徑 | Φ9.52 | Φ9.52 | Φ9.52 | Φ9.52 | |
| 涂層防腐材料 | 環氧樹脂 | 環氧樹脂 | 環氧樹脂 | 環氧樹脂 | |
| 額定流量 | -- | 0.2m3/h | -- | 0.2m3/h | |
| 阻力 | -- | 50kPa | -- | 50kPa | |
| 額定吸熱量 | 1667W | 1500W | 1814W | 1632W | |
| 結構特性 | 玻璃 | 鍍膜，3.2mm鋼化玻璃，低鐵 | |||
| 邊框 | 陽極氧化鋁合金 | ||||
| 輸出導線 | 4.0mm2，導線長度：正負極各30cm | ||||

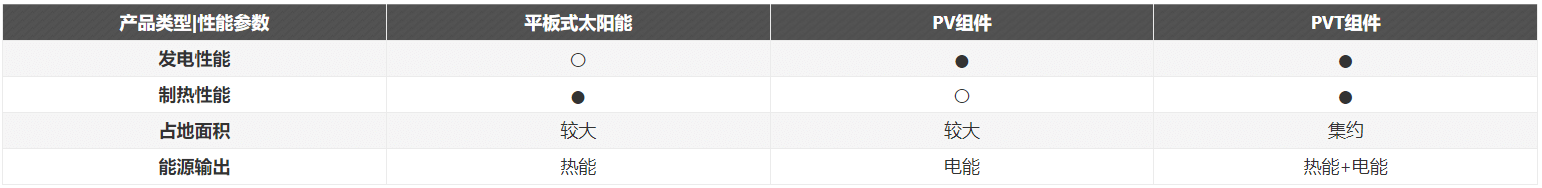

| 產品類型|性能參數 | 平板式太陽能 | PV組件 | PVT組件 |
|---|---|---|---|
| 發電性能 | ○ | ● | ● |
| 制熱性能 | ● | ○ | ● |
| 占地面積 | 較大 | 較大 | 集約 |
| 能源輸出 | 熱能 | 電能 | 熱能+電能 |

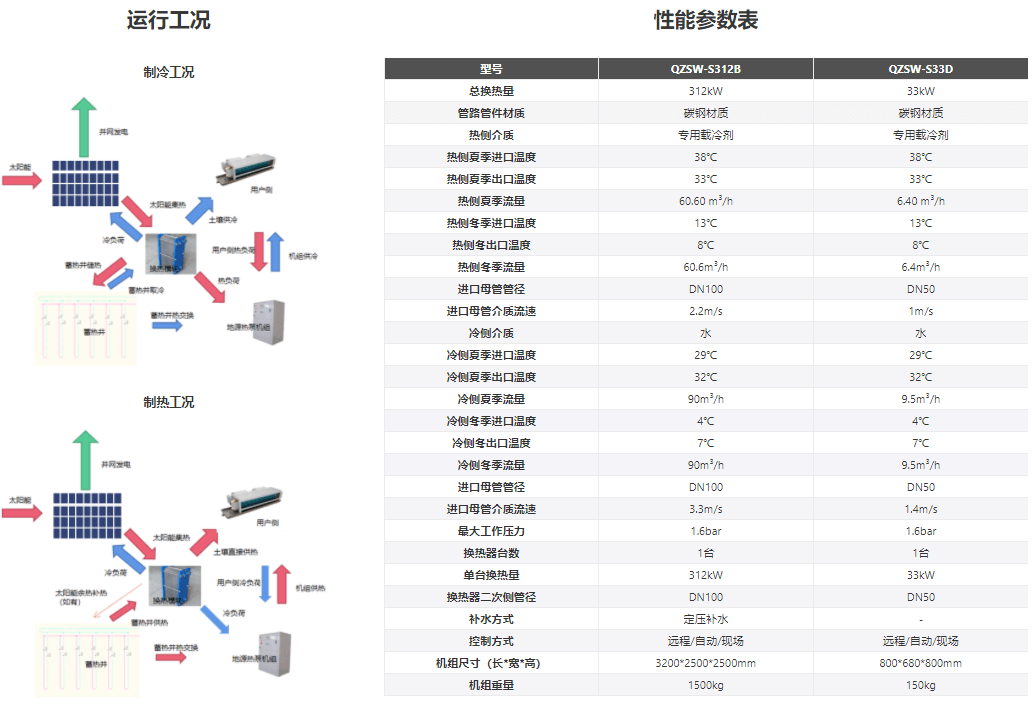

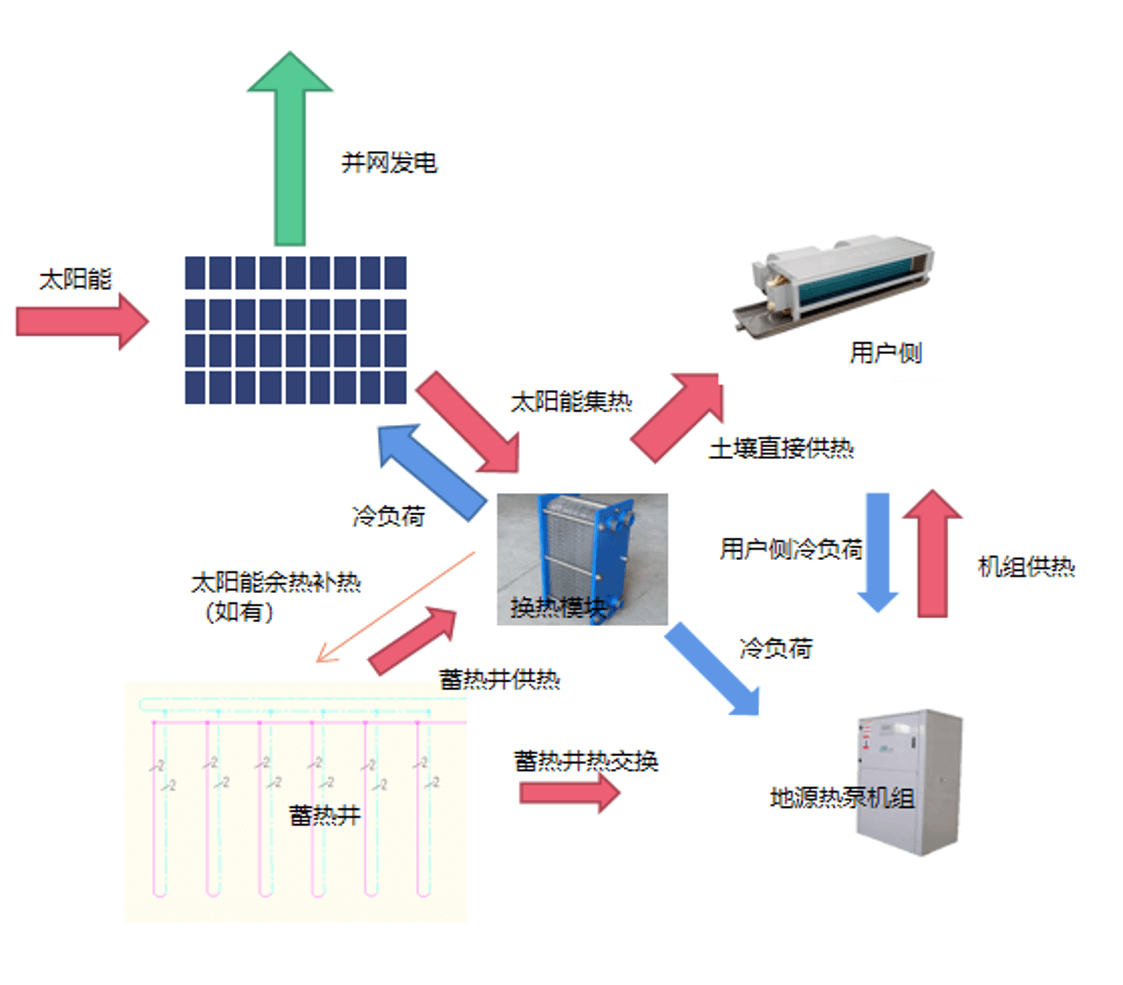

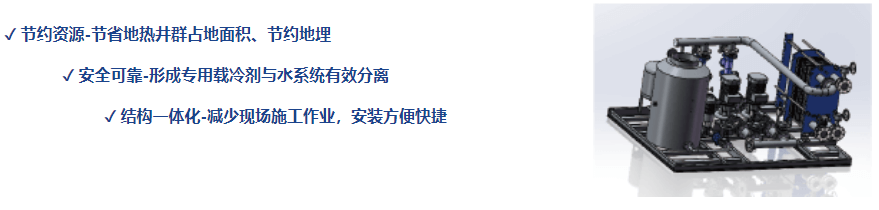

| 型號 | QZSW-S312B | QZSW-S33D |
|---|---|---|
| 總換熱量 | 312kW | 33kW |
| 管路管件材質 | 碳鋼材質 | 碳鋼材質 |
| 熱側介質 | 專用載冷劑 | 專用載冷劑 |
| 熱側夏季進口溫度 | 38℃ | 38℃ |
| 熱側夏季出口溫度 | 33℃ | 33℃ |
| 熱側夏季流量 | 60.60 m3/h | 6.40 m3/h |
| 熱側冬季進口溫度 | 13℃ | 13℃ |
| 熱側冬出口溫度 | 8℃ | 8℃ |
| 熱側冬季流量 | 60.6m3/h | 6.4m3/h |
| 進口母管管徑 | DN100 | DN50 |
| 進口母管介質流速 | 2.2m/s | 1m/s |
| 冷側介質 | 水 | 水 |
| 冷側夏季進口溫度 | 29℃ | 29℃ |
| 冷側夏季出口溫度 | 32℃ | 32℃ |
| 冷側夏季流量 | 90m3/h | 9.5m3/h |
| 冷側冬季進口溫度 | 4℃ | 4℃ |
| 冷側冬出口溫度 | 7℃ | 7℃ |
| 冷側冬季流量 | 90m3/h | 9.5m3/h |
| 進口母管管徑 | DN100 | DN50 |
| 進口母管介質流速 | 3.3m/s | 1.4m/s |
| 最大工作壓力 | 1.6bar | 1.6bar |
| 換熱器臺數 | 1臺 | 1臺 |
| 單臺換熱量 | 312kW | 33kW |
| 換熱器二次側管徑 | DN100 | DN50 |
| 補水方式 | 定壓補水 | - |
| 控制方式 | 遠程/自動/現場 | 遠程/自動/現場 |
| 機組尺寸（長*寬*高） | 3200*2500*2500mm | 800*680*800mm |
| 機組重量 | 1500kg | 150kg |
